¿Cómo puede un rodillo de tierra para cables con ruedas de nailon hacer que la instalación de cables subterráneos sea más segura y eficiente?

Resumen del artículo:La instalación de cables subterráneos requiere más que técnicos cualificados y cables de alta calidad. El equipo de soporte adecuado puede afectar significativamente la eficiencia de tracción, la protección del cable y la seguridad de la instalación. ARodillo de tierra de cable de rueda de nailonProporciona un camino suave y controlado para cables eléctricos subterráneos, especialmente cuando los cables necesitan pasar a través de secciones rectas, curvas y esquinas de zanjas. Diseñados para guiar y soportar cables, estos rodillos ayudan a reducir la fricción, evitar la desalineación de los cables y proteger las superficies de los cables durante la instalación. Esta guía explica cómo funcionan los rodillos de puesta a tierra de cables con ruedas de nailon, cómo seleccionar el modelo correcto y por qué son una parte importante de la instalación profesional de cables subterráneos.

Tabla de contenido

• ¿Por qué la instalación de cables subterráneos necesita rodillos de puesta a tierra?
• ¿Qué es un rodillo de tierra con cable de rueda de nailon?
• ¿Cuáles son las características clave de los rodillos de tierra con cable de rueda de nailon?
• ¿Qué especificaciones técnicas deberían considerar los compradores?
• ¿Dónde se utilizan los rodillos de tierra con cable de rueda de nailon?
• ¿Cómo se debe seleccionar el rodillo de conexión a tierra del cable adecuado?
• ¿Cómo mejoran estos rodillos la instalación del cable?
• ¿Cómo se pueden mantener los rodillos de conexión a tierra de los cables?
• Preguntas frecuentes
• Conclusión

¿Por qué la instalación de cables subterráneos necesita rodillos de puesta a tierra?

Los cables eléctricos subterráneos pueden ser pesados, flexibles y difíciles de controlar durante la instalación. Cuando se tira un cable directamente sobre el suelo o la superficie de una zanja, la fricción y el contacto incontrolado pueden aumentar la resistencia al tirón y crear tensiones innecesarias en la cubierta del cable.

Aquí es donde unRodillo de tierra de cable de rueda de nailonse vuelve valioso. En lugar de permitir que el cable se arrastre directamente sobre concreto, tierra, grava u otras superficies, el rodillo proporciona una trayectoria de rodadura controlada. En curvas y cambios de dirección, los rodillos colocados correctamente también ayudan a mantener la ruta prevista del cable.

La instalación de cables profesional puede beneficiarse de los rodillos porque ayudan a:

• Guíe los cables a lo largo de la ruta de instalación planificada.
• Reducir el contacto directo entre el cable y la superficie de tierra.
• Minimiza la fricción al tirar del cable.
• Reduzca la posibilidad de que el cable se deslice o se mueva fuera del camino de la zanja.
• Cables de soporte en tramos rectos y esquinas.
• Mejore la consistencia general de la instalación y la seguridad en el lugar de trabajo.

LingkaiLa información del producto de describe específicamente los rodillos de tierra para cables con ruedas de nailon como equipo para guiar y soportar cables, particularmente en curvas donde la estabilidad del cable es importante.

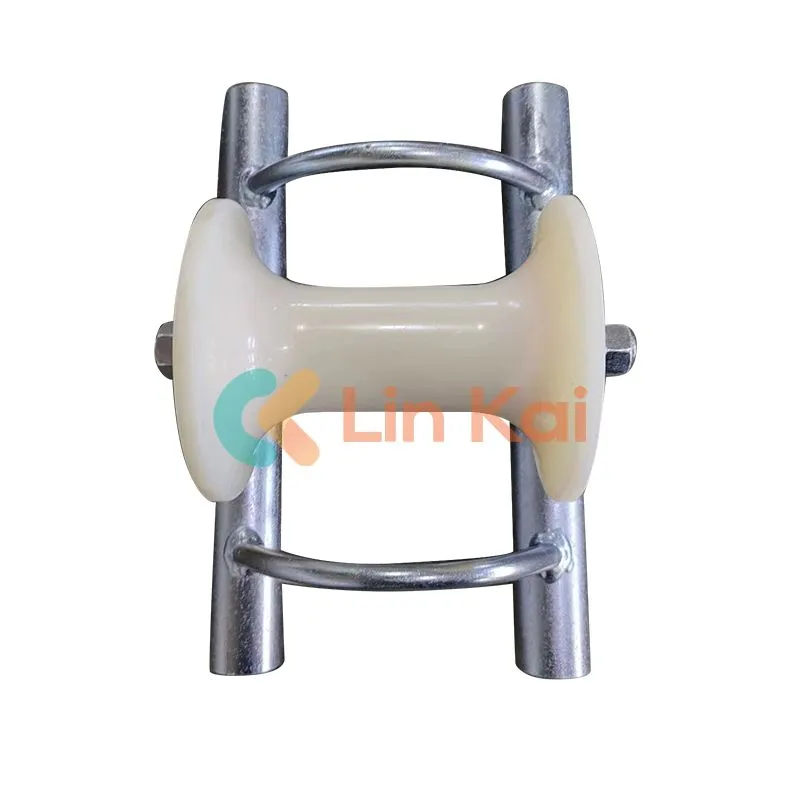

¿Qué es un rodillo de tierra con cable de rueda de nailon?

Un rodillo de conexión a tierra para cables con ruedas de nailon es una herramienta de instalación de cables diseñada para soportar y guiar cables subterráneos mientras se colocan en su posición. Generalmente consta de un marco de soporte, un rodillo o polea, un eje y un conjunto de cojinete.

La rueda de nailon es particularmente útil porque proporciona una superficie de contacto suave para el cable. Durante la tracción del cable, la rueda gira a medida que el cable se mueve, lo que ayuda a que el cable viaje a través de la ruta de instalación en lugar de deslizarse continuamente contra el suelo.

Dependiendo de la configuración de instalación, se pueden utilizar diferentes diseños de rodillos. Los rodillos rectos son adecuados para recorridos de cables relativamente directos, mientras que los rodillos de esquina están diseñados para la instalación de cables en las esquinas de las zanjas.

Según las especificaciones de producto de Lingkai, su gama de rodillos de puesta a tierra para cables incluye configuraciones en línea recta y rodillos de esquina, con modelos diseñados para cables de hasta aproximadamente Ø200 mm. Los rodillos están montados sobre cojinetes, mientras que los bastidores son de acero galvanizado.

¿Cuáles son las características clave de los rodillos de tierra con cable de rueda de nailon?

1. Superficie de contacto de nailon suave

La rueda de nailon crea una superficie de contacto rodante entre el cable y el equipo de instalación. Esto ayuda a guiar el cable y reduce el arrastre innecesario sobre superficies rugosas.

2. Rodillos montados en cojinetes

Los cojinetes permiten que las poleas giren a medida que se mueve el cable. Este diseño permite un movimiento más suave del cable y puede ayudar a reducir la resistencia durante la instalación.

3. Estructura de acero galvanizado

Un marco de acero galvanizado proporciona una solución estructural práctica para entornos de instalación exigentes. La instalación de cables a menudo se realiza al aire libre, dentro de zanjas o en sitios de construcción donde los equipos pueden encontrarse con humedad, polvo y manipulación mecánica.

4. Múltiples configuraciones

Diferentes diámetros de cable y rutas de instalación requieren diferentes dimensiones de rodillos. Las configuraciones disponibles incluyen modelos con rodillos de nailon o aluminio y diferentes construcciones de marco.

5. Soporte para cables subterráneos de gran diámetro

Lingkai especifica que sus rodillos de puesta a tierra para cables con ruedas de nailon se pueden utilizar para la instalación de cables eléctricos subterráneos de hasta Ø200 mm, aunque se debe seleccionar el modelo apropiado según el diámetro real del cable y las condiciones de instalación.

¿Qué especificaciones técnicas deberían considerar los compradores?

La elección de un rodillo de cable basándose únicamente en la apariencia puede provocar una configuración de instalación inadecuada. Los compradores profesionales deben evaluar el diámetro del cable, la carga de trabajo, la construcción del marco, el material de las ruedas, la configuración de los rodillos y las condiciones del sitio.

Los siguientes ejemplos se basan en las especificaciones publicadas para la gama de rodillos de cable en línea recta de Lingkai:

Estas especificaciones muestran por qué es importante la selección del modelo. Un rodillo diseñado para un cable más pequeño no debe usarse automáticamente para un cable más grande o más pesado. Los compradores deben hacer coincidir la carga de trabajo nominal del rodillo y el rango de diámetro del cable con los requisitos reales del proyecto.

¿Dónde se utilizan los rodillos de tierra con cable de rueda de nailon?

Los rodillos de tierra para cables con ruedas de nailon se asocian principalmente con la instalación de cables eléctricos subterráneos. Se pueden colocar a lo largo de las rutas del cable para brindar soporte continuo mientras el cable se tira desde un carrete hacia su posición final.

Las aplicaciones típicas incluyen:

• Instalación de cable eléctrico subterráneo:Sostener los cables a medida que pasan por las zanjas.
• Proyectos de infraestructura de servicios públicos:Ayudar a los equipos de instalación a controlar los cables a lo largo de rutas subterráneas planificadas.
• Proyectos eléctricos industriales:Soportar cables pesados ​​durante la construcción de plantas e instalaciones.
• Instalación de esquina de zanja:Usar rodillos de esquina para guiar los cables alrededor de los cambios de dirección.
• Proyectos de cables de gran diámetro:Selección de modelos de rodillos adecuados para cables que se acercan al rango de Ø200 mm.

Para instalaciones de esquina, Lingkai enumera modelos de rodillos de esquina de cable dedicados con cargas de trabajo que van de 8 kN a 10 kN y tamaños de cable de ≤Ø80 mm a ≤Ø150 mm.

¿Cómo se debe seleccionar el rodillo de conexión a tierra del cable adecuado?

Un proceso de selección práctico debería comenzar con el cable y no con el rodillo. Antes de comprar, los equipos de instalación deben recopilar los parámetros clave del proyecto y compararlos con las especificaciones del fabricante.

Paso 1: Confirmar el diámetro del cable

Mida o confirme el diámetro exterior del cable. Este es uno de los parámetros más importantes porque el rodillo debe proporcionar un soporte adecuado sin restringir el movimiento del cable.

Paso 2: Verifique el peso del cable y las condiciones de extracción

Los cables pesados ​​pueden generar una carga mecánica considerable al tirar. El rodillo seleccionado debe tener suficiente capacidad de carga de trabajo para las condiciones de instalación.

Paso 3: identificar las secciones rectas y de esquina

Una ruta de cable recta y una esquina de zanja pronunciada no requieren necesariamente la misma configuración de rodillos. Utilice rodillos rectos para secciones rectas y rodillos de esquina adecuados donde el cable cambia de dirección.

Paso 4: considere el entorno de instalación

Los proyectos al aire libre, los sitios de construcción y las zanjas subterráneas pueden exponer el equipo a la suciedad y la humedad. Una construcción robusta del marco y una disposición adecuada de los cojinetes pueden respaldar un funcionamiento confiable.

Paso 5: comparar los requisitos totales del proyecto

Para proyectos grandes, los compradores deben considerar la cantidad de rodillos necesarios, la longitud de la ruta del cable, el espaciado, la cantidad de esquinas, los requisitos de transporte y el cronograma de instalación en lugar de evaluar solo el precio unitario.

¿Cómo mejoran estos rodillos la instalación del cable?

El valor de un rodillo de tierra para cables con ruedas de nailon va más allá de simplemente soportar un cable. Los rodillos colocados correctamente pueden contribuir a un proceso de instalación más controlado.

En términos prácticos, el objetivo es crear un recorrido de cable controlado desde el carrete hasta la posición final de instalación. La colocación correcta de los rodillos puede hacer que la operación de extracción sea más predecible y más fácil de manejar para los equipos de instalación.

¿Cómo se pueden mantener los rodillos de conexión a tierra de los cables?

Aunque los rodillos de cable son herramientas mecánicas relativamente sencillas, la inspección de rutina puede ayudar a mantener su rendimiento en proyectos repetidos.

• Inspeccione las ruedas de nailon antes de cada instalación importante.
• Revise los rodamientos para detectar resistencia anormal o ruido inusual.
• Inspeccione el marco en busca de deformaciones o daños visibles.
• Elimine la suciedad, el barro y los residuos de los componentes móviles.
• Compruebe que el rodillo gire libremente antes de comenzar a tirar del cable.
• No exceda la carga de trabajo especificada.
• Reemplace los componentes dañados antes de volver a poner el rodillo en servicio.

Los requisitos de mantenimiento pueden variar según la frecuencia de operación, las condiciones del sitio, el peso del cable y las prácticas de manipulación. Una inspección básica previa al uso es especialmente importante antes de una operación larga de tracción de cables.

Preguntas frecuentes sobre los rodillos de tierra con cable de rueda de nailon

1. ¿Para qué se utiliza un rodillo de tierra con cable de rueda de nailon?

Se utiliza para guiar y soportar cables subterráneos durante la instalación. El rodillo proporciona una trayectoria de rodadura controlada que ayuda a reducir el contacto directo del cable a tierra y favorece la alineación del cable.

2. ¿Qué diámetro de cable pueden acomodar los rodillos de Lingkai?

Las especificaciones publicadas por Lingkai indican que su gama de rodillos de tierra para cables con ruedas de nailon se puede utilizar para cables eléctricos subterráneos de hasta aproximadamente Ø200 mm. Se debe seleccionar el modelo correcto según el diámetro del cable y los requisitos del proyecto.

3. ¿Son los rodillos de nailon adecuados para cables subterráneos pesados?

Pueden ser adecuados cuando el modelo seleccionado tiene una clasificación de carga de trabajo y una capacidad de tamaño de cable adecuadas. Algunos modelos de línea recta enumerados tienen una carga de trabajo de 10 kN, pero los compradores siempre deben verificar las condiciones reales de carga del proyecto antes de realizar la selección.

4. ¿Cuál es la diferencia entre los rodillos de cable en línea recta y en esquina?

Los rodillos en línea recta están diseñados principalmente para rutas de cables relativamente directas, mientras que los rodillos de esquina están destinados a soportar y guiar cables alrededor de esquinas de zanjas o cambios de dirección.

5. ¿Por qué se utilizan rodamientos en los rodillos de cable?

Los cojinetes permiten que el rodillo o la polea giren a medida que se mueve el cable. Esto favorece un movimiento más suave del cable y ayuda a reducir la resistencia al tirar.

6. ¿Qué material se utiliza para el marco del rodillo?

Lingkai afirma que los marcos de sus rodillos para cables están fabricados de acero galvanizado. Los diferentes modelos pueden utilizar diferentes construcciones de marco, incluidos diseños de marco de aluminio fundido, base de placa de acero y marco de tubos de acero.

Conclusión

Un proceso confiable de instalación de cables subterráneos depende del control del movimiento del cable desde el inicio de la operación de tracción hasta la colocación final. Un bien seleccionadoRodillo de tierra de cable de rueda de nailonpuede proporcionar la guía, el soporte y el contacto rodante necesarios para que la instalación de cables sea más controlada y eficiente.

Para los compradores profesionales, las consideraciones más importantes son el diámetro del cable, la carga de trabajo, la configuración de los rodillos, la ruta de instalación, los requisitos de las esquinas, la construcción del marco y las condiciones generales del proyecto. Con modelos diseñados para diferentes tamaños de cables y configuraciones de instalación, Lingkai ofrece soluciones prácticas para proyectos de instalación de cables subterráneos. Si está buscando rodillos para cables para un proyecto de servicios públicos, industrial, de infraestructura o de instalación eléctrica, explore la gama de rodillos de tierra para cables con ruedas de nailon ycontáctanospara la selección del modelo, especificaciones técnicas y una cotización adecuada para su proyecto.
